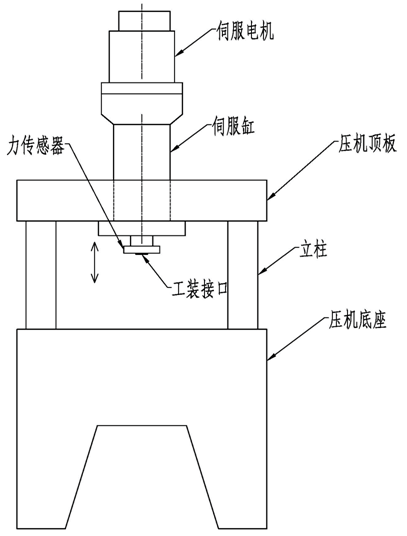

一、三臺伺服壓機總體示意圖如下：
二、20噸伺服壓
1. 伺服壓機由壓機底座、立柱、壓機頂板、伺服電缸、伺服電機、伺服驅動、力傳感器、觸摸屏、PLC、光幕、低壓元器件及控制柜等組成。位移值通過伺服電機及伺服缸精確控制，擠壓過程中的阻力由力傳感器直接檢測；通過力、位移值的采集，以及外部固有參數（工裝號、粉末重量等）的輸入，可以實時反應力、位移及密度三者的對應變化曲線。此外壓機設置有光幕，以確保實驗過程中人員的安全。
2. 技術參數：
額定壓力：20噸
額定行程：300mm
移動速度：25mm/s
力采集誤差：±13kg
位移精度：±0.05mm
3. 壓機的結構形式、工裝布置等結合具體使用方式，與甲方共同商議后定。此次壓機預算，只包含壓機本體，不含工裝、天平等外圍設備。
三、8噸伺服壓機
1. 伺服壓機由壓機底座、立柱、壓機頂板、伺服電缸、伺服電機、伺服驅動、力傳感器、觸摸屏、PLC、光幕、低壓元器件及控制柜等組成。位移值通過伺服電機及伺服缸精確控制，擠壓過程中的阻力由力傳感器直接檢測；通過力、位移值的采集，以及外部固有參數（工裝號、粉末重量等）的輸入，可以實時反應力、位移及密度三者的對應變化曲線。此外壓機設置有光幕，以確保實驗過程中人員的安全。
2. 技術參數：
額定壓力：8噸
額定行程：300mm
移動速度：25mm/s
力采集誤差：±6.5kg
位移精度：±0.05mm
3. 壓機的結構形式、工裝布置等結合具體使用方式，與甲方共同商議后定。此次壓機預算，只包含壓機本體，不含工裝、天平等外圍設備。
四、4噸伺服壓機
1. 伺服壓機由壓機底座、立柱、壓機頂板、伺服電缸、伺服電機、伺服驅動、力傳感器、觸摸屏、PLC、光幕、低壓元器件及控制柜等組成。位移值通過伺服電機及伺服缸精確控制，擠壓過程中的阻力由力傳感器直接檢測；通過力、位移值的采集，以及外部固有參數（工裝號、粉末重量等）的輸入，可以實時反應力、位移及密度三者的對應變化曲線。此外壓機設置有光幕，以確保實驗過程中人員的安全。
2. 技術參數：
額定壓力：4噸
額定行程：300mm
移動速度：33mm/s
力采集誤差：±2.5kg
位移精度：±0.05mm
3. 壓機的結構形式、工裝布置等結合具體使用方式，與甲方共同商議后定。此次壓機預算，只包含壓機本體，不含工裝、天平等外圍設備。
