齒板釬焊多工位搬運系統
1：項目背景及基本要求
黃龍破碎根據自身發展需要擬對現齒板生產線進行自動化升級改造，其中齒板的釬焊部分?jǐn)M導入機器人來完成齒板的裝配、釬焊上下料及齒板成品的釬焊碼垛等工作。

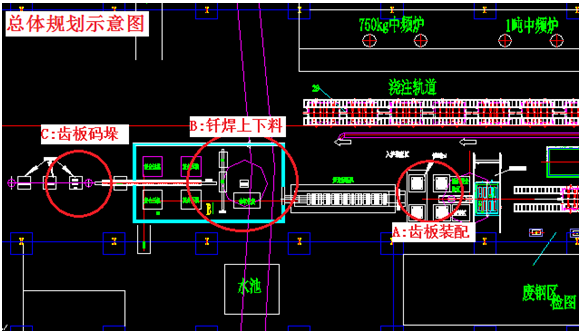

下圖為總體規劃示意圖，齒板生產過程按如下工位順序展開：
A:齒板裝配，將破碎基板、釬料銅板和燕尾安裝板組合并將組合體送入“步進保溫機”；
B：釬焊上下料，抓取高溫齒板組合體將其放入“復合壓機”、完成釬焊后再將其取出翻轉送至“傳輸線”，由傳輸線將齒板組合體轉運至碼垛取料位置；
C：齒板碼垛，將已完成焊接的齒板按規定碼放在跺盤上、完成碼垛后由叉車等作后續轉運動作。
2：齒板構成及現狀設備節拍

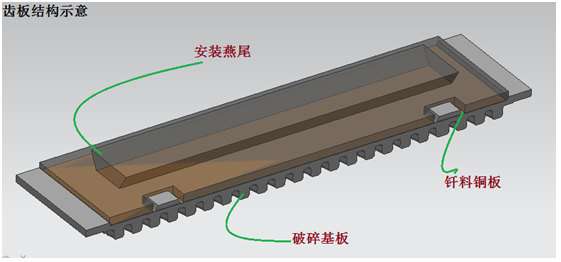

2-1：齒板構成（參見示意圖）
齒板由破碎基板、釬料銅板和安裝燕尾三部分組成，完成品重量不超過75KG。其中基板約15~20KG、銅板約1.5~2.5KG、燕尾約25~35KG。
齒板完成品的外形尺寸為：
長*寬=(600~800mm)*(100~200mm)
2-2：現狀設備及生產節拍
1） 步進保溫機，生產節拍5分鐘；
2） 復合壓機（釬焊實施）、生產節拍5分鐘；
設備的輔助工作全部由人力實現、基本情況是：2人操作、5分鐘1件、每小時生產12件。
24小時3班作業、需要6人以上的勞動力配置。
3：方案簡述
（注：齒板有多種規格、本方案按尺寸800*200進行說明、所有抓取夾具均考慮向下兼容至尺寸600*100）
3-1：方案思路
1） 齒板裝配工位
此工位為常溫。
通過機器人A攜三功能夾具、配合“裝配工裝”實現對基板、銅板和燕尾的分別抓取及定位組合，完成組合的齒板由機器人將其從“裝配工裝”上搬運至“步進保溫機的上料口”。
2） 釬焊上下料工位
此工位為高溫950~1000度。
步進保溫機將齒板送出后通過滑道至“位置限定工裝”、等待機器人B的抓??；
機器人B攜帶專用特制耐高溫夾具抓取齒板為“復合壓機”上料，復合壓機完成釬焊后再由機器人B將齒板取下、齒板被翻轉180度后放至傳輸帶卸下、再被送至下位置等待抓取。
由于溫度極高、該機器人攜帶的夾具將需要考慮隔熱、冷卻、散熱等因素。
3）碼垛工位
此工位為帶溫工位。
機器人C攜帶專用夾具抓取齒板后按規定程序在指定跺盤上實施堆碼。碼放完成后堆垛由人力轉走、同時在規定位置放上標準跺盤等待碼放。
按照以上思路、齒板生產線的釬焊部分通過機器人替換了人力，可使這部分生產線的人力勞動強度極大降低、生產效率大幅提高，同時生產線的自動化水平也會得到極大提升。

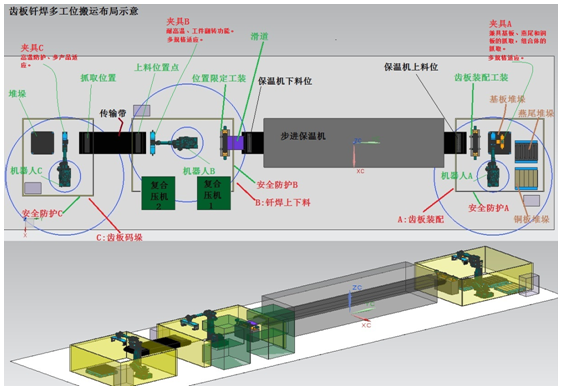

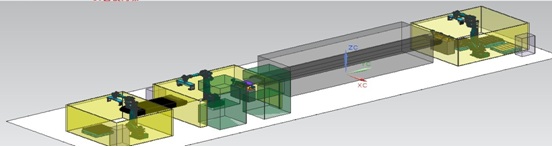

3-2：方案布局
該方案規劃3套機器人系統分別完成齒板裝配工位、復合壓機釬焊工位和成品卸料碼垛工位的相關工作。考慮負載、工作半徑等因素機器人選擇160KG級的負載能力。
各工位均設置安全防護系統、界定機器人工作范圍。
1） 齒板裝配工位
該工位由機器人、安全防護裝置、專用夾具系統A和齒板裝配工裝組成?；宥讯?、燕尾堆垛和銅板堆垛需要規范碼放并準確置于規定位置。
2） 復合壓機釬焊工位
(布局按1臺機器人服務2臺復合壓機考慮。)
該工位由機器人、安全防護裝置、專用夾具系統B和齒板位置限定工裝組成。
圖示“滑道”建議由步進保溫機統一考慮，傳輸帶上建議考慮支撐或者約束限定齒板位置以利下工序抓取。
3） 碼垛工位
該工位由機器人、安全防護裝置、專用夾具系統C組成。堆垛碼盤需按規范置于規定位置，堆碼完成后由人力借助工具轉運至指定位置。
3-3：生產組織及節拍簡述
將需要生產的基板、燕尾及銅板等原材料按規定碼放在跺盤上、并置于指定位置、齒板成品碼垛用跺盤置于指定位置。確認水、電、氣等動力供給狀態正常后，調用對應齒板生產程序，啟動生產線。
【齒板生產過程簡述】
1） 機器人A以拆垛方式抓取基板置于“齒板裝配工裝”上；
2） 齒板裝配工裝對齒板進行中心位置確定并保持；
3） 機器人A抓取銅板至裝配工裝并將其釋放至基板的正確位置；
4） 機器人A抓取燕尾至裝配工裝與其上的基板和銅板完成裝配；
5） 機器人A抓取齒板（基板、銅板、燕尾裝配完成）、需防止相對位移，并將其送至“步進保溫機”的上料位置；
6） 步進保溫機對齒板進行升溫保持并向下工序轉移、過程中需要防止齒板各部相對位移；
7） 齒板升溫完成后通過“步進保溫機”末端的滑道被送至“齒板限定工裝”、齒板進入復合壓機釬焊工位；
8） “位置限定工裝”對齒板進行位置確定；
9） 機器人B從位置限定工裝抓取齒板為“復合壓機1”上料；
10） 機器人B等待并抓取下一件已限定位置的齒板為“復合壓機2”上料；
11） 機器人B等待并從“復合壓機1”取料、完成齒板翻轉后將其置于“傳輸帶”卸料位置、傳輸帶將齒板送入碼垛工位取料位置；
【機器人B交替完成復合壓機1、2的齒板抓取、釬焊上料及齒板卸料動作?！?br/>12） 機器人C從傳輸帶卸料位置抓取至跺盤進行碼垛卸料、至規定堆垛完成。
【方案實施注意事項】
在該自動化生產方案中、需要注意以下幾點：
1） 機器人的抓取需要確定的位置、因此原材料（基板、燕尾、銅板）需要規范堆垛、誤差控制到毫米級；
2） 機器人攜帶的專用夾具是項目實施的關鍵，夾具A需要實現多品種多規格的零件及裝配體的抓取；夾具B在耐高溫的前提下需實現多規格的抓取并具備翻轉功能；夾具C需實現多規格的抓?。?br/>3） 釬焊完成后需對齒板作翻面的動作、這增加了專用夾具B的制造難度、同時也可能會對“傳輸帶”提出相應要求，因此建議對翻面的必要性作個評估；
4） 按本方案的考慮、以復合壓機5分鐘的節拍，建議將步進保溫機的節拍提升至2.5分鐘。
【自動化節拍預估】
步進保溫機的節拍按2.5分鐘考慮、整過生產線的節拍可以達至均衡。即2.5分鐘內可以完成：
1） 齒板的裝配及向步進保溫機上料；
2） 單臺復合壓機的上料及卸料；
3） 碼垛工位的齒板碼垛動作。
按此節拍計算、設備利用率按90%考慮、則全天可生產齒板超過500件（24*0.9*60/2.5=518）。

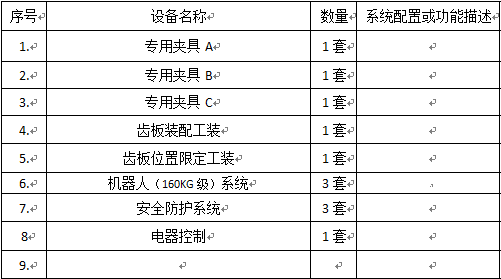

4：主要工藝裝備
