金屬外殼沖壓成形生產線機器人解決方案
成都市西菱汽車配件有限責任公司
1. 項目概述
此生產線主要完成機頂盒外殼的沖壓工作。主要由供料系統、沖孔落料工位、凸臺成型工位、小邊折彎整形工位、外殼成型工位、搬運系統、出料輸送線等構成。
主要工作流程：
1) 人工將卷材裝到供料系統中；
2) 供料系統按設定程序自動給沖孔落料工位供料；
3) 沖孔落料工位完成外殼工序1的沖孔落料工作；
4) 搬運機器人完成沖孔落料工位的取料和凸臺成型工位的上料工作；
5) 凸臺成型工位完成外殼工序2的凸臺成型工作；
6) 搬運機器人完成凸臺成型工位的取料和小邊折彎整形工位的上料工作；
7) 小邊折彎整形工位完成外殼工序3的小邊折彎和整形工作；
8) 搬運機器人完成小邊折彎整形工位的取料和外殼成型工位的上料工作；
9) 外殼成型工位完成外殼工序4的成型工作；
10) 出料輸送線的的取料機構將成型好的外殼從外外殼成型工位取出并放到輸送線上，由輸送線將外殼傳送到遠離沖床位置，方便人工碼放。
此生產線具有高效率、高自動化、高智能化等優點，能有效提外殼的產能及質量，減少人工數量（從原有4人減少到1人），節約人工成本開支。
2. 產品規格

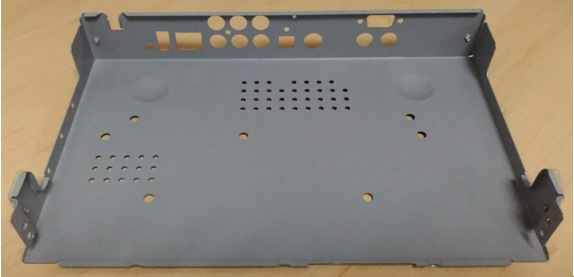

此生產線滿足下料外形尺寸315×195×0.5mm規格的外殼成型工作，對于其他規格產品的適應性需要我方技術確認。參考圖片如下：
3. 設備布置圖及配置清單

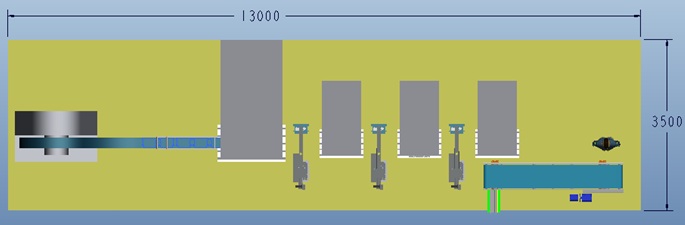

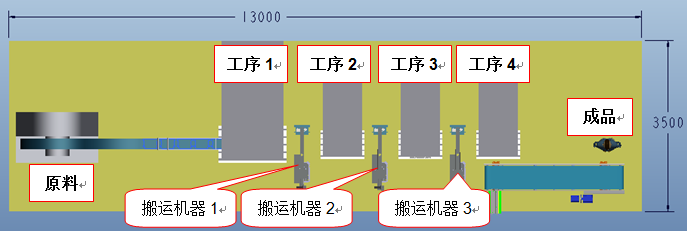

1) 二維布局圖（示意）

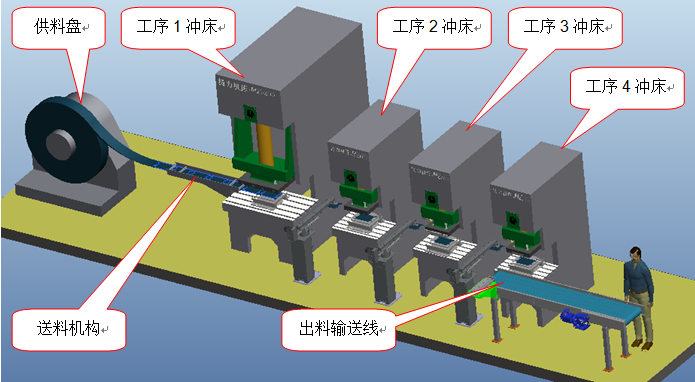

2) 三維布局圖（示意）

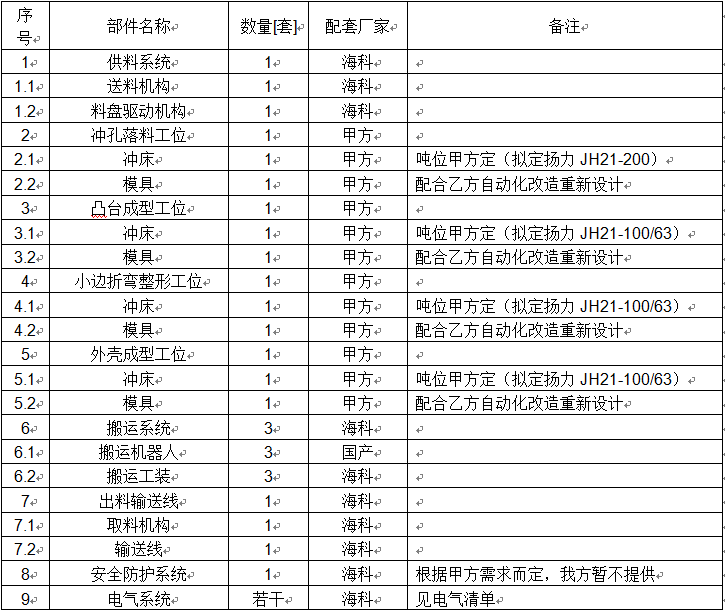

3) 主要設備清單
二、 系統功能及設備功能簡述
此生產線主要完成機頂盒外殼的沖壓工作。主要由供料系統、沖孔落料工位、凸臺成型工位、小邊折彎整形工位、外殼成型工位、搬運系統、出料輸送線等構成。
主要工作流程：
1) 人工將卷材裝到供料系統中；
2) 供料系統按設定程序自動給沖孔落料工位供料；
3) 沖孔落料工位完成外殼工序1的沖孔落料工作；
4) 搬運機器人完成沖孔落料工位的取料和凸臺成型工位的上料工作；
5) 凸臺成型工位完成外殼工序2的凸臺成型工作；
6) 搬運機器人完成凸臺成型工位的取料和小邊折彎整形工位的上料工作；
7) 小邊折彎整形工位完成外殼工序3的小邊折彎和整形工作；
8) 搬運機器人完成小邊折彎整形工位的取料和外殼成型工位的上料工作；
9) 外殼成型工位完成外殼工序4的成型工作；
10) 出料輸送線的的取料機構將成型好的外殼從外外殼成型工位取出并放到輸送線上，由輸送線將外殼傳送到遠離沖床位置，方便人工碼放。
各設備功能及簡述如下：

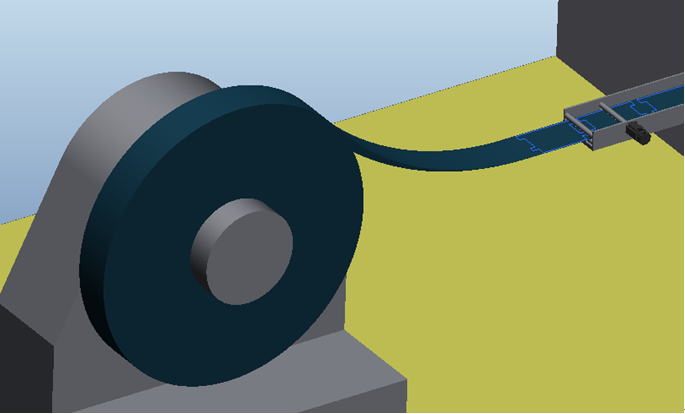

1. 供料系統
此系統主要完成機頂盒外殼工序1的自動送料工作；鑒于外殼原料的特點，選擇卷材作為原料，通過一系列機構定長度給沖孔落料工位送料。此系統設計特點是：上料周期長，一次上料可供8小時左右的沖孔落料；自動化程度高，根據不同品種、不同節拍生產的要求，自動調節，無需人工干預。

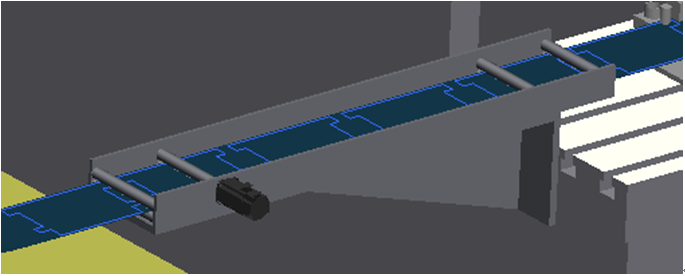

1) 送料結構
送料機構采用伺服電機驅動、滾軸傳動、給沖孔落料工位定長度、定節拍送料。此機構選擇合適的位置固定在沖床平臺側面，可以避免在產品切換是的調節；同時滾軸采用復合材料表面材質為低硬度、高摩擦的塑料材質，可以有效避免在送料過程中對鈑金表面的損傷。
2) 料盤驅動機構
由于卷材原料質量高，送料機構無法靠自身動力拉動，故在卷材固定軸上加輔助動力設備驅動卷旋轉。主要由電機、減速機及結構件等構成。
2. 沖孔落料工位
沖孔落料工位是機頂盒外殼成型的第一工序，根據貴公司提供的數據，沖床型號擬定揚力集團JH21-200沖床。為實現沖孔落料工位的自動送料和取料工作，沖落落料模具會根據我方要求做相應的改動。
3. 凸臺成型工位
凸臺成型工位是機頂盒外殼成型的第二工序，根據貴公司提供的數據，沖床型號擬定揚力集團JH21-100/63沖床。為實現凸臺成型工位的自動上料和取料工作，凸臺成型模具會根據我方要求做相應的改動。
4. 小邊折彎整形工位
小邊折彎整形工位是機頂盒外殼成型的第三工序，根據貴公司提供的數據，沖床型號擬定揚力集團JH21-100/63沖床。為實現小邊折彎整形工位的自動上料和取料工作，小邊折彎整形模具會根據我方要求做相應的改動。
5. 外殼成型工位
外殼成型工位是機頂盒外殼成型的工序，根據貴公司提供的數據，沖床型號擬定揚力集團JH21-100/63沖床。為實現外殼成型工位的自動上料和取料工作，外殼成型模具會根據我方要求做相應的改動。
6. 搬運系統
1) 搬運機器人

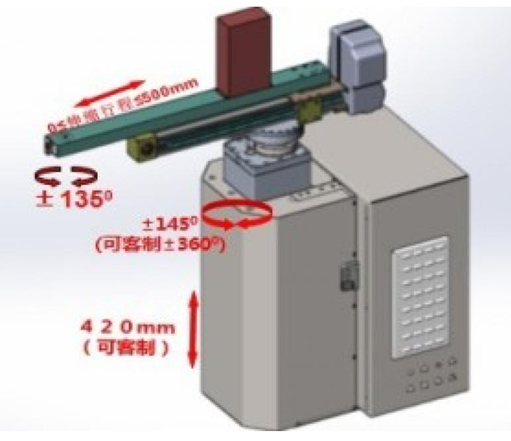

搬運機器人主要用于各個沖床的上下料，選用啟帆沖壓專用機器人，其參數如下：
J1軸：升降;上下行程420MM，末端輸出面到地面高度為1020MM；
J2軸：旋轉；活動范圍±145°；
J3軸：伸縮；標準機活動半徑1250ＭＭ,有效行程可做到500MM；
J4軸：末端旋轉;活動角度為±135°，水平面、角度矯正姿態；
負載：5KG

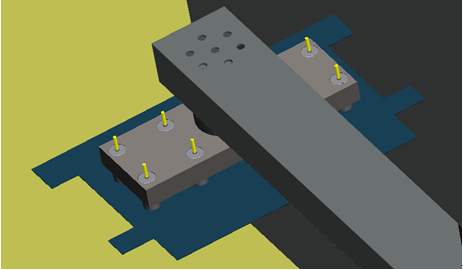

2) 搬運工裝
搬運工裝布置于搬運機器人4軸末端，根據沖壓產品的不同，工裝可能會有相應的改動。其抓手采用電磁鐵吸附。
7. 出料輸送線
其主要功能是對機頂盒外殼成型工序末端沖床取料，并將工件傳送到安全范圍方便人工卸料碼放。
1) 取料機構
取料機構采用導向氣缸搬運、電磁鐵抓取，用于將末端沖床的取料工作。

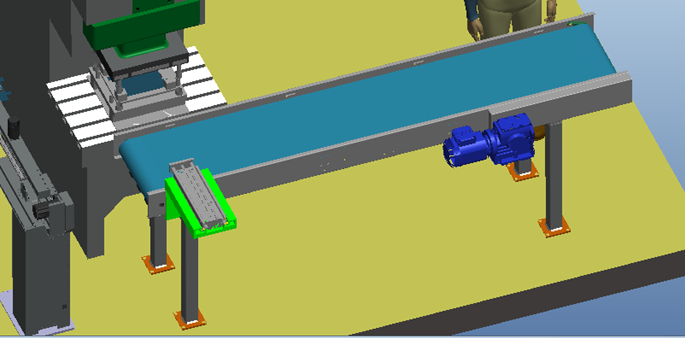

2) 輸送線
出料輸送線其主要功能是將取下來的工件輸送到安全范圍方便人工卸料碼放。其主要由減速電機、傳輸帶、帶輪及鋁型材框架等構成。其總體設有調速功能，能滿足不同工件、不同出料速的需求。參考圖片如下：
8. 安全防護系統
防護圍欄由型材搭建，輔以安全光幕，將所有運動設計布置于內，可以為上下料操作員及其他相關人員提供一個安全可靠的工作環境。防護圍欄與整套控制系統聯動，在設備正常工作時，假如有人員闖入，將立即停止所有設備的運轉，確保人員安全。鑒于此生產線連線設備較少，布置防護欄等占用空間較大，不利于貴公司合理利用產地，此方案和報價里面不含此套系統，請貴公司綜合評估后，確實有需要，在加上此套系統。
三、 工藝過程簡述
1. 沖壓工藝布置
根據貴公司提供的樣品綜合分析后提出如下工藝布置；
1) 原料：機頂盒外擴沖壓原料采用卷材供料，根據樣品分析，擬采用外徑φ1500mm、內徑φ500mm、厚度210mm的定制卷材，此配置初步計算可供連線生產8小時左右；為配合后序工序的工藝布置，薄膜面位于下面（裸露表面為非薄膜面）。送料機構采用的復合滾軸可以避免在送料時對薄膜表面的損壞。

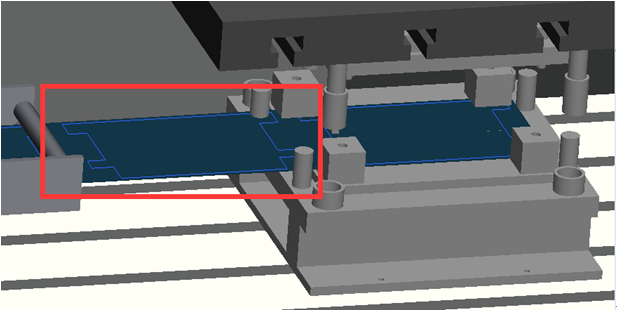

2) 模具總體布置：四個工序需要根據下圖所示下料外形布置模具；確保機頂盒外殼背面始終朝向沖床外部。
3) 工序1：沖孔落料；
根據總體布置和規劃，沖孔落料時原料薄膜面朝下，送料后沖孔落料時，整體切斷所需要的部分；模具設計時，需要將周邊廢料沖斷，并散落到模具周圍，采用專用清料機構將其清除到?jīng)_床工作平臺外。
4) 工序2：凸臺成型；沖壓模具基本可以利用現有模具，只需旋轉180°裝配；可能需要調整抬模高度。同時薄膜面下。
5) 工序3：小邊折彎整形；確保薄膜面朝下。
6) 工序4：外殼折彎；折彎模具布置與現有的一直即可?；究梢灾貜?fù)利用，可能需要調整抬模高度。
2. 節拍

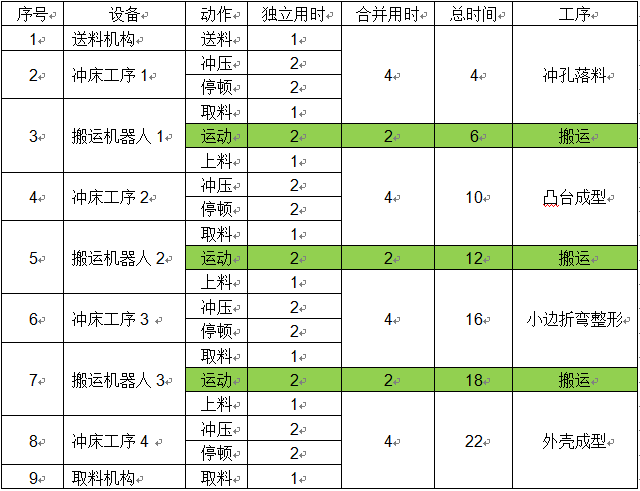

關鍵步驟耗時如下：
1) 由于表可以看出單件生產的出料總耗時為22s。
2) 由于各設備均為獨立運行，耗時為4s，故生產線的生產效率為4s/件。
3) 生產線無故障產能為7200件/8小時；
