摘要：一般電動機工作時都是轉動的，但是用旋轉的電機驅動的交通工具（比如電動機車和城市中的電車等）需要做直線運動，用旋轉的電機驅動的機器的一些部件也要做直線運動．這就需要增加把旋轉運動變?yōu)橹本€運動的一套裝置．能不能直接運用直線運動的電機來驅動，從
而省去這套裝置呢？幾十年前人們就提出了這個問題．現在已制成了直線運動的電動機，即直線電機．

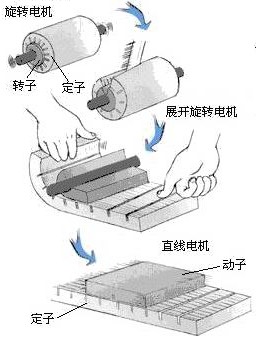

直線電機的原理并不復雜．設想把一臺旋轉運動的感應電動機沿著半徑的方向剖開，并且展平，這就成了一臺直線感應電動機（圖1）．
圖（1）
一、 直線電機的特點：
直線電機是一種新型電機，近年來應用日益廣泛。其與傳統旋轉電機相比，主要有如下幾個特點：
1. 結構簡單：
由于直線電機不需要把旋轉運動變成直線運動的附加裝置，因而使得系統本身的結構大為簡化，重量和體積大大地下降；
2. 定位精度高：
在需要直線運動的地方，直線電機可以實現直接傳動，因而可以消除中間環節所帶來的各種定位誤差，并且多采用光柵尺閉環定位，故定位精度高。
3. 動態特性高：
反應速度快、靈敏度高，隨動性好。直線電機容易做到其動子用磁懸浮支撐，因而使得動子和定子之間始終保持一定的空氣隙而不接觸，這就消除了定、動子間的接觸摩擦阻力，因而大大地提高了系統的靈敏度、快速性和隨動性；
4. 工作安全可靠、壽命長：
直線電機可以實現無接觸傳遞力，機械摩擦損耗幾乎為零，所以故障少，免維修，因而工作安全可靠、壽命長。
二、 直線電機的應用：
了解了直線電機的特點，其應用的領域也就很明了了，我們選擇直線伺服電機常見的使用需求包括以下四個方面：
1、 高精度需求：由于光柵閉環的原因，是直線電機的定位精度能夠達到0.001mm，遠遠高于精密絲杠的0.008mm的定位精度，因此在有高精度需求的運動機構中，直線電機的精度高的特點能夠得到很好的發揮。常用的領域有：PCB設備、FPD設備、鉆石切割產業、AOI檢測設備、工具機等。
2、 長行程需求：由于絲杠傳動機構行程越長，轉速會越低，并且絲杠的細長比要求不超過60倍。為了滿足長行程的驅動需求，我們常見的有齒輪齒條，同步帶機構。同步帶精度不高，齒輪齒條安裝要求非常高。所以直線電機在這一領域也是有很大的需求。如自動化搬運、半導體設備、工具機、太陽能制造設備水刀設備等。
3、 高速度需求：絲桿高轉速和絲杠的行程密切相關，行程越長，則轉速越低，同樣線速度也越低，通常情況絲杠的線速度不會超過1m/s；齒條傳動的線速度可以更高，能夠達到2m/s。但是齒條傳動缺伴隨著巨大的噪音。直線電機卻能很好的解決速度和噪音的要求，能夠達到10m/s的線速度。噪音也是只有導軌的噪音。電機自身沒有噪音。主要應用領域：半導體設備、PCB設備、自動化搬運設備、FPD設備、AOI檢測設備、工具機等等。
4、 高加速的需求：由于直線運動對速度的需求越來越高，長行程的時候，高速度決定產品的效率，但是在短行程比較多的場合，加速度高低就直接決定了設備的效率。傳統的旋轉電機加絲杠、齒條傳動機構，加速度達到10m/s^2,基本上是機構的極限，但是直線電機只要選型得當，可以達到50m/s^2以上的加速度要求。這一特點，主要應用領域：PCB設備、半導體設備、FPD設備、AOI檢測設備
三、 直線電機的發展
隨著自動化設備的高速發展，直線運動的需求種類也越來越多樣。為了適應不同的需求，直線電機也向著不同的方向發展，衍生出各種特色化的需求。直線電機正向著高速、高精度、大推力、低成本的方向發展。并且不是把這些特點集于一身，而是有針對性的將某一特征發展到極致，而將一些不需要的需求進行簡化。從而降低成本。
另外，將直線電機進行模組化，降低使用安裝的難度，讓更多的用戶能夠輕松方便的安裝使用。也是未來直線電機發展的主要方向。模組化、平臺化、立體化都將是目前直線電機推廣者追求的方向。
