摘要：隨著伺服電機、步進電機、滾珠絲杠在機床及自動化設備中的大量使用，柔性聯軸器作為扭矩傳遞，并保護電機和絲杠的一個產品，越來越廣泛的被人本選用。但是由于對聯軸器這一新產品的不了解，選型不合理，安裝不正取的案例時有發生，導致聯軸器損壞的情況越來越多。因此而產生的意外停機，給生產帶來的損失也越來越大。本文結合成都?？其N售的LC系類聯軸器產品，對聯軸器的選型和安裝調試做一個簡要的說明。
(一) 選用步驟
1、由驅動機的輸出功率（P）和使用時轉速求出對聯軸器施加的扭矩（Ta）
Ta(Nm)=P(Kw)*9550/n(rpm)
說明：如果有電機的參數，可以直接按照其扭矩參數選型，步進電機按照保持扭矩計算，交流電機按照額定扭矩計算；伺服電機按照扭矩計算，如果有減速機，需要乘以減速比。
2、確定取決于負荷條件的系數（K），求出施加在聯軸器上的補償扭矩（Td）
Td=Ta×K K為安全系數（K=1.2～1.5）

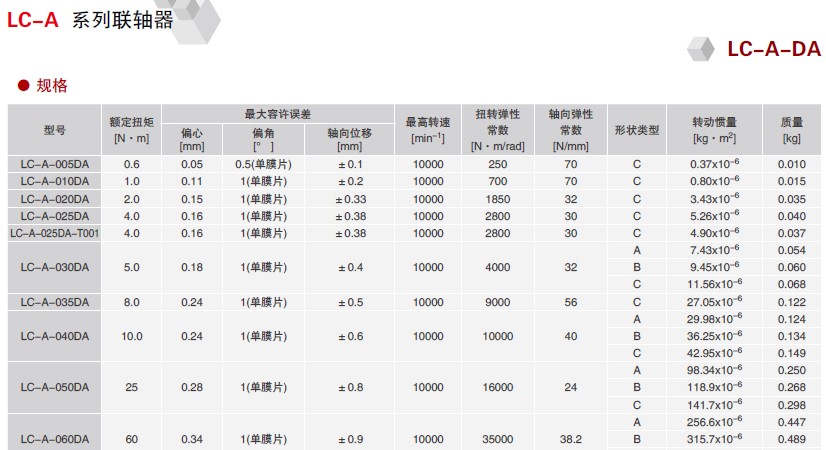

根據補償扭矩值，查詢聯軸器的選型資料，只要聯軸器的額定扭矩大于Td就可以了。
3、確定聯軸器的開孔尺寸，每一款聯軸器都有開孔尺寸，被連接的驅動軸和從動軸直徑，不能大于改聯軸器的開孔尺寸值。
(二) 聯軸器的安裝運輸
產品左右內徑的同心度通過使用專用治具可進行高精度的組裝。產品受到強烈沖擊時，將對組裝精度造成影響，在使用過程中會出現破損的可能。請?jiān)诎徇\(yùn)產品時要十分小心。聯軸器具體安裝步驟如下：
A. 確認夾緊螺栓已經松動后，請清除軸以及聯軸器內徑面上的灰塵、垃圾和污油等。（污油可用棉布等擦拭掉，有必要的話可進行除脂作業。）
B. 將聯軸器插到軸內時，請不要對板簧組部份進行壓縮和牽拉等過度施加外力插入，特別是當聯軸器安裝到電機上后將聯軸器插到對方軸上時，有時會誤操作對聯軸器施加過大的壓縮力，請加以注意。

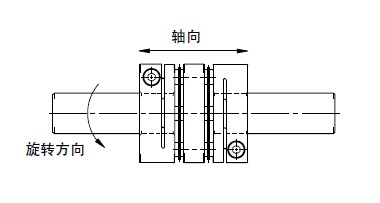

C. 在兩個夾緊螺栓處于松動狀態下，請確認聯軸器是否能夠沿軸向、旋轉方向輕松移動。當不能平穩移動時，請重新調整2個軸的同軸度。

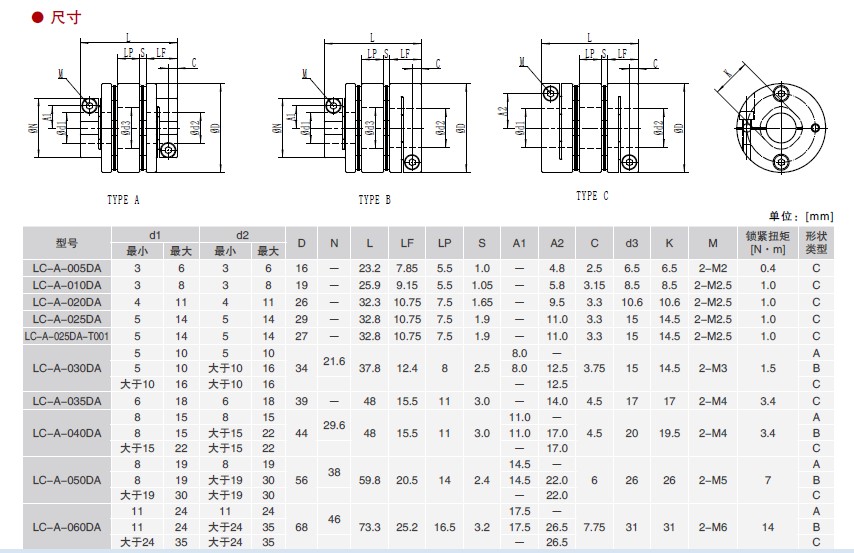

D. 確認對軸向沒有壓縮和牽拉等作用力后，保證有效接觸長度，每個聯軸器的夾持長度克參考聯軸器的尺寸，要求大于2倍的C值，小于LF尺寸值。將2個夾緊螺栓鎖緊到所規定的扭矩。關于鎖緊扭矩請參照與相應鎖緊扭矩一覽表。
※ 請使用本公司指定的鎖緊螺栓，不要涂抹油、螺絲固定劑等液體，以免造成聯軸器損壞。
(三) 關于聯軸器使用的幾點討論：
A. 關于伺服電機的振動現象：
當進給絲杠系統整體的扭轉固有振動頻率在400 ～500HZ以下時，有時會因?yàn)閷?duì)伺服電機進行增益調整而出現振動。這時需要通過提高機械系統扭轉固有震動頻率或者調整伺服電機的調諧功能（濾波功能）來避免振動。
如果有對伺服電機的振動現象不明之處，請向成都?？乒た赜邢薰厩⒃?。
B. 關于步進電機的共振現象：
步進電機的共振現象是由于步進電機的脈動頻率和系統整體的扭轉固有振動頻率在某一轉速范圍內所產生的現象。為了避免發生共振，可通過避免使用會產生共振的轉速解決，或者是對扭轉固有振動頻率進行重新探討。
如果對步進電機的共振現象有不明之處，請向成都?？乒た卦O(shè)備有限公司洽詢。
以上供參考
成都?？萍夹g(shù)部
