洗浴中心是較流行的一種城市休閑方式，以提供沐浴為服務主體的場所。是集商務、洗浴、自助餐、客房、棋牌、娛樂、健身、SPA等休閑功能于一體，在硬件設施、裝修檔次和服務水平等方面也是今非昔比。以上各種休閑服務功能都離不開工業自動化的身影，舉例洗浴房來說，這里就把海為觸摸屏多機組網功能應用的淋漓盡致。
一、控制要求
一個洗浴中心有多個洗浴房，每個洗浴房都要配置兩塊觸摸屏進行操作，一臺安裝在墻壁上，一臺安裝在浴池旁，方便操作，同時還要求手機、平板和電腦上也能操作監控屏上參數和畫面，PLC負責現場邏輯控制。

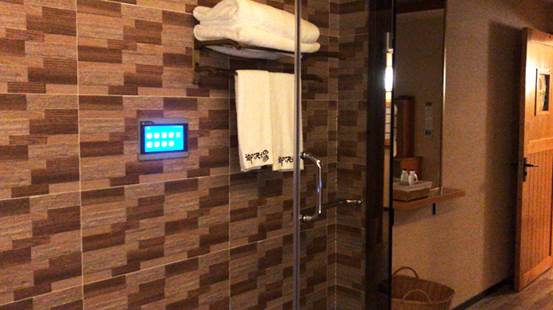

圖一 觸摸屏墻壁嵌入圖
二、硬件配置
1、C7觸摸屏：7寸TFT屏，800x480分辨率，A8 CPU，4G Flash，512M RAM。支持：
1.1、串口/U 盤/SD 卡/ 以太網/ 海為云等方式程序下載；
1.2、智能管理，支持云端/ 手機端訪問控制，操作性強；
1.3、創新A/B Key 安全機制、多語言自動翻譯、工程概覽界面；
1.4、集成Haiwell Cloud云服務、內置Haiwell 云引擎；
1.5、多屏組網。創新的網絡組網方式，輕松快捷、方便實用。
洗浴中心，房間多，每個房間多個觸摸屏，而且這些觸摸屏都要能夠?qū)崿F(xiàn)控制，所以海為屏多屏組網功能，恰到好處又創造性的解決了這個問題。
2、Haiwell(海為)PLC T系列標準型PLC，可擴展7個模塊，自帶一個RS232，一個RS485口，2路200K高速脈沖輸入，2路200K高速脈沖輸出，程序永久保存，程序容量48K，指令豐富，完全滿足現場邏輯控制需求。

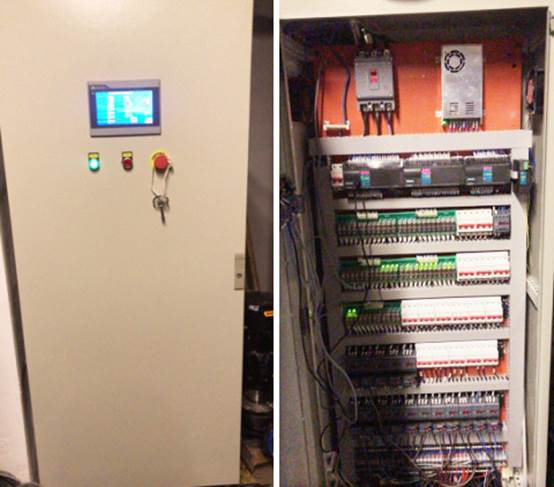

圖2 現場PLC HMI電氣柜
三、方案介紹
1、傳統的一機多屏方案有兩種方法：
1.1 PLC主機+通訊擴展模塊：例如海為主機自帶兩個通訊口，一個RS232一個RS485，擴展3個通訊擴展模塊S01RS，這樣串口總共可以帶5個上位機。如果是以太網主機，以太網口可以接6個上位機設備，這樣就可以實現多上位機，一般的應用場合，這么多接口完全足夠使用。但是通訊模塊占用模塊數量，而且這上位機觸摸屏程序都要分別下載，不能實現同步控制，不能實現遠程手機APP，ipad以及PC網站訪問?！ ?br/> 1.2 單純通過觸摸屏之間串口通訊來實現多機組網。這樣操作一般是要求硬件上：觸摸屏必須帶兩個串口，比如COM1和COM2。一般的COM1接PLC設備，選擇PLC設備驅動。COM2選擇觸摸屏內部協議，主機屏和從機屏COM2口之間通過485連接，這樣就完成了硬件配置。軟件方面，從機屏必須和主機屏程序完全一致，或者主機屏的程序包含所有從機屏的數據和畫面。這樣就可以通過串口的方式實現多上位機的功能。但是這個方案的缺點是非常明顯的，實際測試從機屏不會超過3臺，并且通訊速度慢，觸摸屏操作卡頓不流暢，不能實現遠程手機APP，ipad以及PC網站訪問。
2、海為C系列觸摸屏多機組網方案介紹（推薦）：
從前面的C7硬件功能介紹可知，海為觸摸屏標配以太網，該以太網口可以同時用于通訊和上網，上下載程序等。并且自帶兩個串口，都可以做RS232或者RS485通訊使用。海為多機組網的拓?fù)鋱D如下所示：

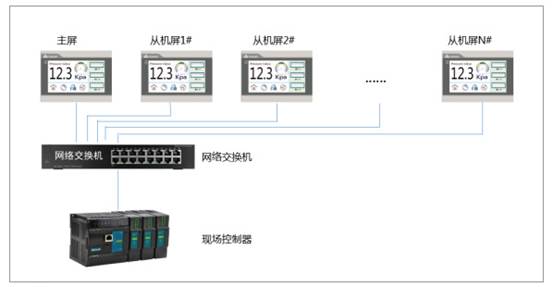

圖3 多機組網示意圖

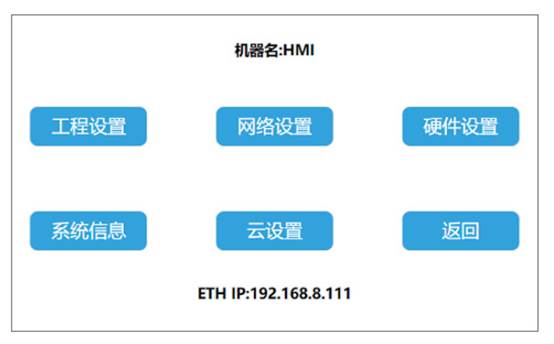

組網示意圖中，主屏和從機屏IP都設置成同一網段。主屏下載現場控制程序，從機屏不用下載任何程序，只要上電，然后長按右上角5秒，進入后臺，“工程設置”，如下圖：

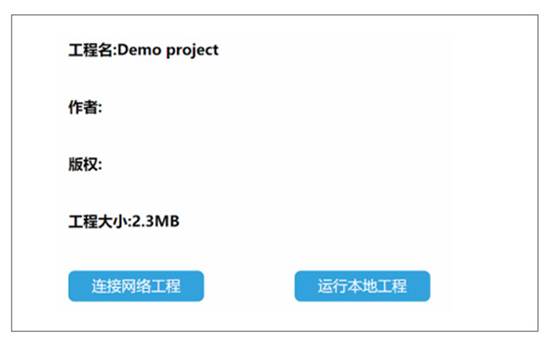

選擇“連接網絡工程”

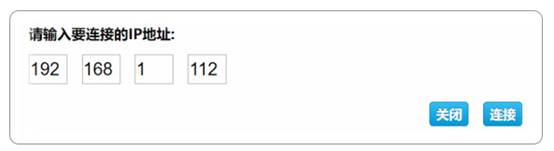

在彈出的界面中，直接輸入主機屏的IP地址，例如本例192.168.1.112.如下圖：

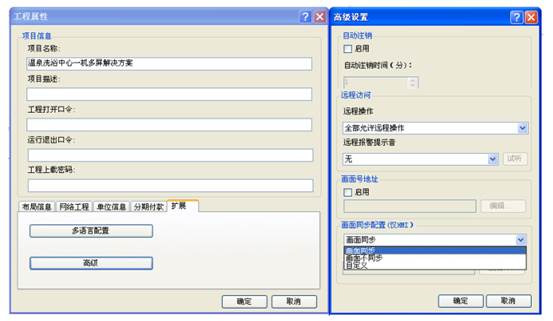

同理，其他的從機屏也是同樣的操作，這樣就可以把主機屏的畫面同步過來了。而且畫面一致，操作流暢，實時性好，而且沒有從機屏數量的限制，理論上可以實現無限從機屏數量。當然該現場控制，要求每個人都可以獨立操作屏上的畫面，不需要同步控制，這個功能海為開發人員也給技術工程師想好了，只要在云組態軟件（與HMI同一個軟件），工程 - 工程屬性 - 擴展 - 高級 - 畫面同步配置：
1、畫面同步：無論是主機屏還是從機屏操作，所有的畫面切換都是實時同步的。
2、畫面不同步：無論主機屏還是從機屏操作，相互獨立，互不影響。
3、用戶自定義：選擇一個位變量，該位狀態為OFF，表示畫面同步，為ON表示不同步。個人喜歡自定義，在觸摸屏上做一個位開關按鈕，這樣就可以實現自由切換，如下圖所示：
三、方案總結
1、該方案從機屏數量沒有限制，組網方便快速，實現一機多屏，非常方便實用地應用于流水線多工位、酒店管理、樓宇自動化等多屏應用的場合。
2、無論主機屏還是從機屏，現場操作響應快，與傳統組網方式比，技術優勢明顯。
3、主機屏接入網絡交換機，這樣手機、平板和電腦上也能操作監控屏上參數和畫面。
4、通過海為觸摸屏還可以遠程對HMI程序進行上下載，固件升級，歷史數據記錄導出等操作。
5、通過海為觸摸屏還可以遠程對PLC程序進行上下載，固件升級，監控和PLC信息診斷。
